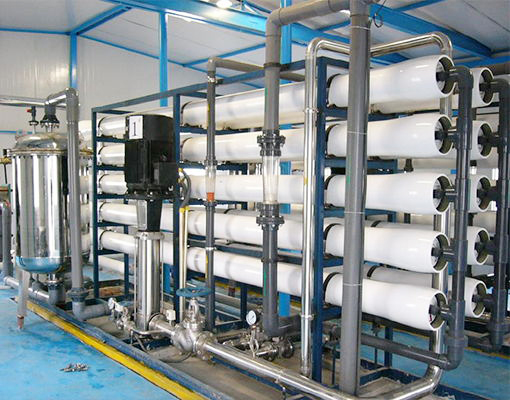

反滲透設備設計方案是什么樣子的？很多企業在和水處理設備廠家交涉的時候，首要要求就是拿出一份合格且標準的設計方案來，今天小編就為大家演示說明一下反滲透設備設計方案的模板。

ro反滲透純水設備簡介：

反滲透純水處理的應用范圍：純水和超純水的制備在電子、工業、醫藥、食品等行業;紡織和化學工業用水的凈化和制備;食品和飲料用水的凈化和制備以及釀造工藝用水;工業生產中有用物質和水溶液的濃度和回收;電廠等企業高壓鍋爐給水預脫鹽;苦咸水和海水的淡化;純化水裝置作為一級海水淡化設備，用于高純水生產。

ro反滲透設備的水質要求：

• 最高進水量 SDI（15 分鐘）<5

• 進水最大濁度<1.0NTU

• 進水<的最大游離氯濃度

• 入口水最高溫度<45°C

• 進水水中鐵含量最高<0.05ppm

ro反滲透純水工藝

原水箱– 增壓泵 – 機械過濾器 – 活性炭過濾器 – 自動軟水器或加藥裝置– 精密過濾器 – 高壓泵 – 反滲透裝置

原水箱

功能：克服管網供水的不穩定性，確保整個系統的穩定、持續供水;同時，也為設備的長期可靠性提供了保障。

選擇：PE材料或不銹鋼水箱。

控制：水箱配有高水位浮球閥和低水位開關。它具有可靠性高，價格低廉，結構簡單，安裝方便等優點。當水位處于較高水平時，關閉浮球閥以阻止水流入。當水位處于低水位時，高水位浮球閥打開并開始填充水箱。同時，關閉低水位開關，增壓泵停止工作。反滲透裝置

增壓泵

功能：為預處理設備提供必要的工作壓力。

選型：根據各預處理裝置的設計壓降確定增壓泵的工作壓力（各過濾裝置最大壓降為0.05Mpa），高壓泵前的壓力不能小于0.5Kg/cm2。

控制：泵后使用調節閥調節壓力和進水量。

機械過濾器

功能：原水首先通過機械過濾器，將12-24目細石英砂置于過濾器中，使原水中的絮狀物、鐵銹等懸浮雜質在加工過程中被截獲。由于機械過濾器在運行過程中保留了大量懸浮雜質，為了保證過濾器的正常運行，必須定期沖洗和反沖洗過濾器。

選擇：使用玻璃鋼材料（玻璃增強塑料）容器。

控制：機械過濾器的反沖洗操作采用手動控制器。過濾器應每天清洗一次，清洗時間為10-20分鐘。

活性炭過濾器

功能：該工藝采用活性炭過濾器，作為反滲透裝置的預處理非常重要。反滲透系統要求進水指數SDI≤5，余氯<0.1mg/L。為了滿足其取水量要求，原水需要進一步凈化，以達到反滲透進水指標。反滲透裝置前方裝有碳過濾器，主要有兩個功能：1.吸收水中的一些有機物，吸附率約60%;2.吸收水中的余氯。它吸收粒徑約為10-20埃的無機膠體，有機膠體和可溶性有機聚合物雜質，以及難以在砂過濾器中去除的余氯。活性炭之所以能用于吸附粒徑約為幾十埃的活性物質，是因為它的結構具有大量的微孔和晶隙，平均孔徑為20-50埃。活性炭的這一結構特征使其表面吸附面積可以達到500-2000m2/g，因為一般有機物的分子直徑略小于20-50埃，所以活性炭對有機物有很強的吸附作用。此外，活性炭具有很強的脫氯能力。由于余氯具有很強的氧化性能，余氯與碳反應生成二氧化碳和-1價氯離子，因此只損失少量的碳，因此活性炭被脫氯可以長時間使用。活性炭不僅具有上述功能，而且可以去除水中的異味和色素，提高水的清晰度。活性炭使用一段時間后，其吸附能力下降，需要再生或更換。因此，原水通過碳過濾器后，水質可以大大提高，反滲透膜的污染可以減少。處理后，水質能滿足反滲透裝置的進水水質要求（余氯<0.1mg/L）。

選擇：使用膨脹率為40%的玻璃鋼容器。

控制：活性炭過濾器由手動控制器控制。由于活性炭過濾器在工作過程中吸收了大量的懸浮雜質，為了保證系統的正常運行，必須每天進行沖洗和反沖洗。沖洗過程為15-30分鐘。

自動軟水器或加藥裝置

功能：去除水中的硬度（Ca2 +，Mg2 +）的過程稱為軟化。設備填充001×7強酸Na離子交換樹脂，用鈉離子代替原水中的鈣、鎂離子，使原水的殘余硬度小于0.03mmol/L。軟化的目的是防止反滲透膜表面結垢，從而延長反滲透膜的使用壽命和處理效率。

選型：軟水器采用玻璃鋼容器

控制：控制系統采用美式自動控制閥式。根據設定的時間/流量，控制閥頭可以自動再生樹脂，完成吸鹽反沖洗，以及正沖洗和注水過程。軟水器配有再生水箱。應每天檢查鹽罐中的鹽和水的量，并應及時重新填充鹽（禁止使用碘鹽和其他含添加劑的鹽）。

精密過濾器

功能：精密過濾也稱為安全過濾器。這是原水進入反滲透膜裝置之前的處理過程。PP濾芯具有過濾流量大、納污量大、壓力損失小等特點。它可以阻擋不同粒徑的外來顆粒，并集成表面過濾和深度過濾。精密過濾器在使用一段時間后也會堵塞。因此，PP熔噴濾芯必須在一定時間后更換。更換依據：當壓差為0.05-0.1Mpa時，精密過濾器更換前后的壓差。

選擇：使用不銹鋼容器

高壓泵

功能：高壓泵是提供產品工作壓力的水流量和反滲透系統所需的水質。過濾后的水通過泵體后，達到約10kg的壓力，以滿足膜體的入口壓力，保證純水的輸出。

選型：根據反滲透膜所需的工作壓力，采用格蘭富立式多級高壓泵。

控制：當原水壓力表指針達到2KG時，按下制水開關，高壓泵啟動，產水開始。高壓泵前有一個壓力保護開關。當進水壓力低于1KG時，壓力保護開關關閉，高壓泵停止工作。

反滲透裝置

功能：反滲透裝置是純化水生產線的主要部分。本裝置采用美國陶氏ro反滲透膜元件，具有高脫鹽率的苦咸水淡化膜。在較低的工作壓力下可以獲得較高的水通量，其平均脫鹽率為99.5%。

本設計方案只是一個例子，如果您有相關水處理的需求，請咨詢400-653-6686，君浩環保集團的設計師會為您的項目免費提供一份量身定制的反滲透設備設計方案及報價單。
